Kõrbe fotogalvaaniline hullus on tulemas. Kas teie jaotuskast peab sellele vastu? Kõrgtemperatuurile vastupidavate roostevabast terasest jaotuskastide kohandatud juhend

I. Võimalused Lähis-Idas: triljoni jüaani suurune fotogalvaaniline turg tekitab tohutu nõudluse fotogalvaaniliste kappide järele

Saudi Araabia ja Araabia Ühendemiraadid edendavad energia ümberkujundamist enneolematu kiirusega ning Lähis-Idast on saamas "kuldne turg" Hiina elektriseadmete globaalseks muutmiseks. Tööstusnäituse andmetel plaanib Saudi Araabia investeerida 2030. aastaks taastuvenergia tootmisse 100 miljardit USA dollarit, eesmärgiga tõsta 2030. aastaks taastuvenergia osakaalu 50%-ni.

Araabia Ühendemiraadid plaanivad 2030. aastaks oluliselt suurendada puhta energia osakaalu ning investeerida järgmise viie aasta jooksul üle 60 miljardi USA dollari energiataristu ehitusse ja uuendamisse.

Kahest superprojektist on saanud Lähis-Ida fotogalvaanilise buumi põhimootorid. Üks on NEOM (Future New City) rohelise vesiniku projekt Saudi Araabias. Selle projekti käigus ehitatakse 2,2 GW fotogalvaaniline elektrijaam, 1,65 GW tuulepark ja 400 MWh aku energiasalvestussüsteem. Tegemist on maailma suurima rohelise vesiniku projektiga.

Teine on Mohammed bin Rashidi päikesepark Dubais. Maailma suurima üksiku päikesepargina on selle kuues faas 1800 MW peagi kasutuselevõtt ning 2000 MW võimsusega fotogalvaanilise energia seitsmes faas koos 1400 MW energiasalvestussüsteemiga on algatanud pakkumismenetluse. Kogu planeeritud installeeritud võimsus on 7260 MW, investeering on 13,6 miljardit USA dollarit.

Selles ehitusbuumi voorus väärib tähelepanu selge hankesignaal: kui EPC peatöövõtjad Saudi Araabias ja Araabia Ühendemiraatides valivad seadmete tarnijaid, loetletakse liivakindlad jaotuskapid ja välistingimustes olevad roostevabast terasest korpused nõudluspunktidena ning nende kaitsetase peab olema IP55 või kõrgem ning nende töökindlus 50 ℃ keskkonnas.

II. Kõrbekliima topelttapjad: liiva sissetung ja kõrgel temperatuuril vananemine

Tavalineroostevaba terasvõirauast jaotuskarbidtoimivad hästi parasvöötme piirkondades. Lähis-Ida kõrbetesse sattudes seisavad nad aga kohe silmitsi kahe saatusliku väljakutsega:

Esimene väljakutse: liiv ja tolm

Kõrbealadel ületab aastane liiva- ja tolmupäevade arv 100 ning veetavate liivaosakeste suurus jääb vahemikku 0,1–0,5 mm, mis on piisav tavaliste suletud struktuuride läbistamiseks.

Kui liiv ja tolm kasti sisenevad, kogunevad need trükkplaadi pinnale, tekitades lühise ohu. Jahutusradiaatori pinnale kleepumine vähendab soojuse hajumise efektiivsust rohkem kui 30%. Pikaajaline kulumine võib põhjustada ka tihendusriba pragunemise, tekitades nõiaringi.

Teine väljakutse: kõrge temperatuur

Lähis-Ida suve ülikõrgetel temperatuuridel võib kasti pinnatemperatuur otsese päikesevalguse käes ulatuda 75-80°C-ni. Kui karbi soojuse hajumise disain on ebapiisav, võib sisetemperatuur kergesti ületada 60 °C, ületades enamiku elektrikomponentide optimaalse töövahemiku 40–55 °C. Kõrgel temperatuuril küpsetamisel tavalised kummist tihendusribad vananevad ja kõvastuvad kiirendatud kiirusega ning elektrostaatiline pulbervärv kaotab järk-järgult oma läike ja pulbristub.

Karbi korpuse kaitsevõime laguneb aja jooksul. Tõsisem on see, et päeva ja öö temperatuuride erinevus võib ulatuda 30°C-ni. Soojuspaisumisteguri erinevuse tõttu tekib metallkarbi korpuse ja sisemiste komponentide vahel pinge. Pärast pikaajalist kordamist võib see põhjustada keevisõmbluse lõhenemist ja poltide lõdvenemist.

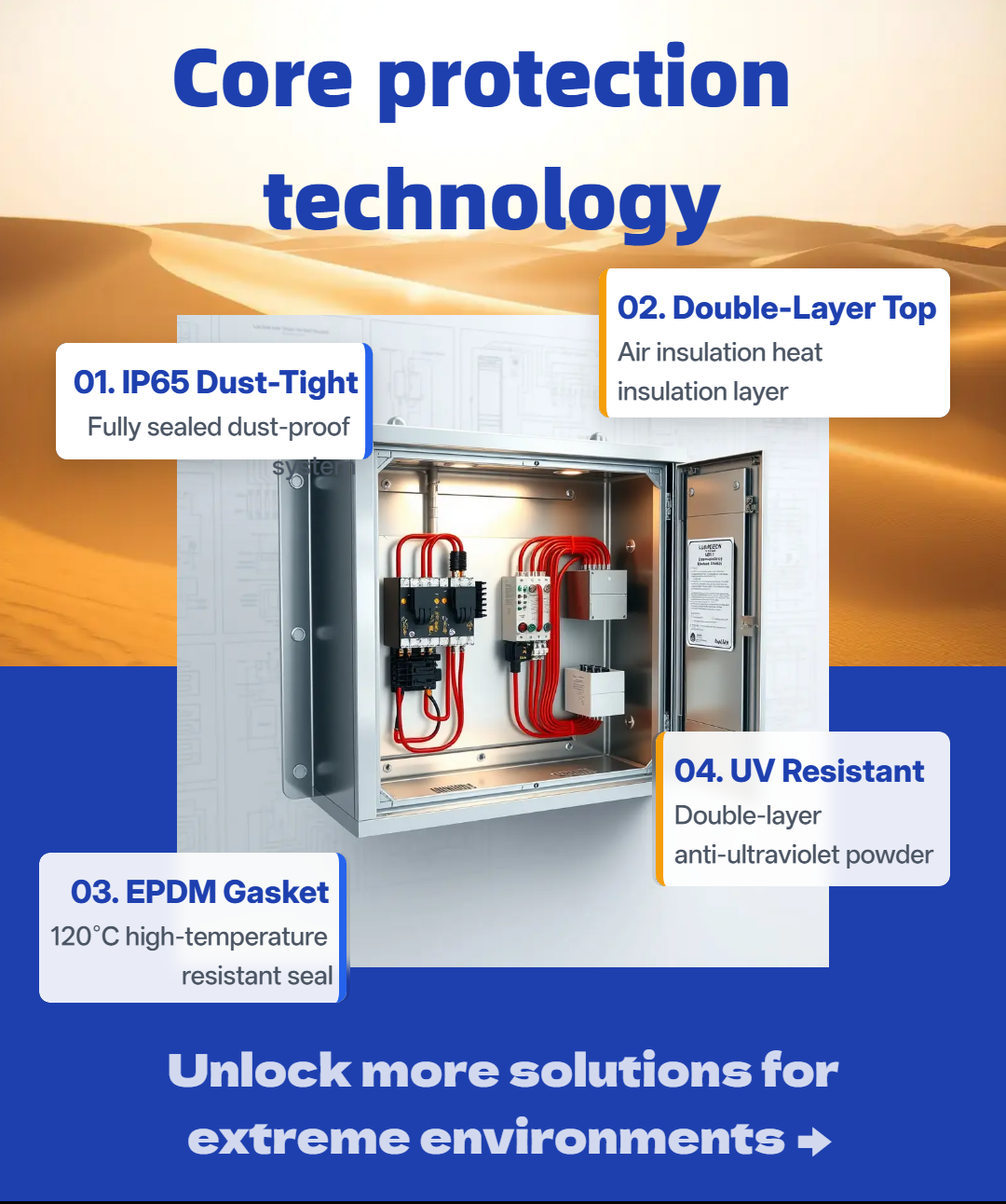

III. Viis kohandatud lahendust Ouyue Electricu kõrbeklassi roostevabast terasest jaotuskasti jaoks

Vastuseks Lähis-Ida turu erinõuetele on Ouyue Electric välja töötanud tervikliku kohandatud lahenduse kõrbetasemel roostevabast terasest jaotuskastidele viiest mõõtmest: kaitse, soojusisolatsioon, tihendus, katmine ja testimine.

1. IP65 tolmukindel struktuur

Lähis-Ida fotogalvaaniline projekt nõuab IP55 või kõrgemat kaitset, samas kui Ouyue Electric võrdleb otseselt IP65 standardit. Vastavalt standardile IEC 60529 tähistab IP6X täielikku tolmutihedust – kast asetatakse testimiseks negatiivse rõhu all olevasse liiva- ja tolmukasti. Pärast kaane kontrollimiseks avamist ei tohi tolm siseneda.

Rakendusviisi osas kasutame kolmekordset tihenduskaitseliini: uksepaneeli ja karbi korpuse vahele on põimitud suletud rakuga vahustatud EPDM-tihendusriba, et moodustada esimene pidev tihenduspind; Kõik kinnituskruvid on varustatud roostevabast terasest seibide ja kummist O-rõngastega. Sisse- ja väljalaskeavades on kahekihilised kaablitihendusliigid.

Fotogalvaaniliste elektrijaamade praktika Gobi keskkonnas näitab, et labürinttihendite kasutamise skeem koos silikoonkummist tihenditega võib vähendada liiva ja tolmu läbilaskvust 90%. Ouyue Electricu tihenduskonstruktsioon on selle põhjal täiustatud täielikuks roostevabast terasest tihendussooneks + EPDM-i pideva vahuga tihendusriba, millel on rohkem eeliseid tihenduse eluea ja temperatuurikindluse osas.

2. Kahekihiline pealmine kate soojusisolatsiooniks

Täielikult kõrvetava päikese käes olevate kastide jaoks lisame põhikarbi kohale rippuva päikesevarju pealiskatte, mis moodustab ülemise katte ja kasti pealispinna vahele 50mm õhuisolatsioonikihi. See disain viitab tööstuse küpsele passiivsele isolatsioonilahendusele – päikesekiirguse soojuse otsese juhtimise blokeerimine kasti sisemusse läbi kahekihilise konstruktsiooni.

Mõõdetud andmed näitavad, et ümbritseva õhu temperatuuril 45°C ja päikesevalguse intensiivsusega 1000W/m² saab kahekihilise pealiskattega roostevabast terasest jaotuskarbi sisetemperatuuri ühekihilise pealiskattega võrreldes alandada 6-10°C võrra ning täiendavat energiatarbimist pole üldse vaja.

3. Kõrgtemperatuurikindlad tihendusribad

Tavalised kummist tihendusribad, kui neid küpsetatakse pidevalt temperatuuril üle 80 °C, kõvastuvad, pragunevad ja läbivad püsivat survedeformatsiooni 3–6 kuu jooksul, mis põhjustab tihendusrikke. Ouyue Electric valib EPDM-i (Ethylene Propylene Diene Monomer) suletud elemendiga vahustatud tihendusribad, mis taluvad pikaajalist temperatuuri kuni 120°C ja lühiajalist tipptemperatuuri kuni 150°C.

Tööstusharu juhtivad tihendusmaterjalide tarnijad on kinnitanud, et kvaliteetsed silikoonkummist ja EPDM-tihendusribad suudavad säilitada suurepärase elastsuse ja survetihendi keerukates väliskeskkondades, tagades IP67 ja kõrgema kaitsetaseme saavutamise.

Lisaks on tihendusriba ristlõige D-kujuline, kusjuures surveaste on reguleeritud 30–40%. See mitte ainult ei taga piisavat tihendussurvet, vaid jätab ka elastse varu külma ja kuuma tsükliga toimetulemiseks.

4. Kõrgtemperatuurile vastupidav kahekihiline pihustamine

Kuigi 304 roostevaba teras ise on korrosioonikindel, oksüdeerub ja värvub Lähis-Ida tugevate ultraviolettkiirte ja kõrgete temperatuuride kahekordse mõju tõttu palja plaadi pind kiiresti. Kasutame kahekihilist elektrostaatilise pulbri pihustusprotsessi: aluspulber tagab alusele nakkumise ja korrosioonivastase, jahu aga ilmastikukindluse ja kohandatud värvid.

Iga kilekihi paksust kontrollitakse rangelt vahemikus 60-90 μm. Tööstuspraktika näitab, et 80–120 μm välistingimustes kasutatava pulbri pihustamine suudab tõhusalt vastu pidada välisele erosioonile.

Raua jaotuskarbi puhul on kahekihiline pihustamine veelgi olulisem – enne pihustamist tehakse tsingipõhine fosfaattöötlus, mida kombineeritakse välistingimustes kasutatava epoksüpolüesterpulbriga. Soolapihustuskatse võib ulatuda üle 500 tunni, mis vastab ekspordinõuetele.

5. Eksperimentaalse katsearuande andmed tõestavad

Ouyue Electric pakub iga kõrbetasemel toote kohta järgmisi testiaruandeid või tuge.

IV. CE/IP65 topeltsertifikaat: tehniline pass Lähis-Idasse eksportimiseks

EPC projektid Saudi Araabias ja Araabia Ühendemiraatides aktsepteerivad üldiselt Hiina standardeid (GB), kuid CE-sertifikaadi ja kaitsetasemete osas kehtivad siiski selged nõuded. Ouyue Electricu roostevabast terasest jaotuskast on läbinud CE-sertifikaadi ja IP65 kaitseklassi testi.

Toode vastab IEC 60529 korpuse kaitsestandardile ja vastab Lähis-Ida fotogalvaanilise projekti EPC peatöövõtjate minimaalsele lävinõudele IP55 või kõrgem kaitseaste.

V. Avage oma kõrbetasemel jaotuskasti kohandamine joonistega

Olenemata sellest, kas tegelete Lähis-Ida suuremahuliste fotogalvaaniliste projektide (nt NEOM Saudi Araabias ja MBR päikesepark Dubais) seadmete sobitamisega või broneerite Lähis-Ida turule kõrgtemperatuuri- ja liivakindlaid karbitooteid, võib Ouyue Electric pakkuda täielikku valikut kohandatud teenuseid alates materjalide valikust, konstruktsioonikujundusest ja lõpetades CE/IP65 sertifikaadi toega.

Pärast tootejooniste kinnitamist kulub valmistoote valmistamiseks vaid 7 päeva. Tere tulemast saatma oma tehnilisi nõudeid või kasti spetsifikatsioone kõrbeprojekti jaoks. Pakume teile terviklikku lahendust, mis hõlmab kaitsetaseme kontrollimist, kõrgele temperatuurile vastupidavate materjalide valimist ja kiiret proovide ajakava, mis aitab teil Lähis-Idas edukalt tellimusi tagada.
