Ouyue Electric tõi turule kahekihilise eraldatud metallist jaotuskarbi kesta: eraldi tugeva ja nõrga voolu tsoonide ja eelpaigaldatud naastudega lühendab see komplektide kokkupanekuaega

I. Masstootmise tõeline pildistamine: standardsed kapid on rivistatud ja tulevad tootmisliinilt maha, esitades intuitiivselt partiide tarnimise võimalust

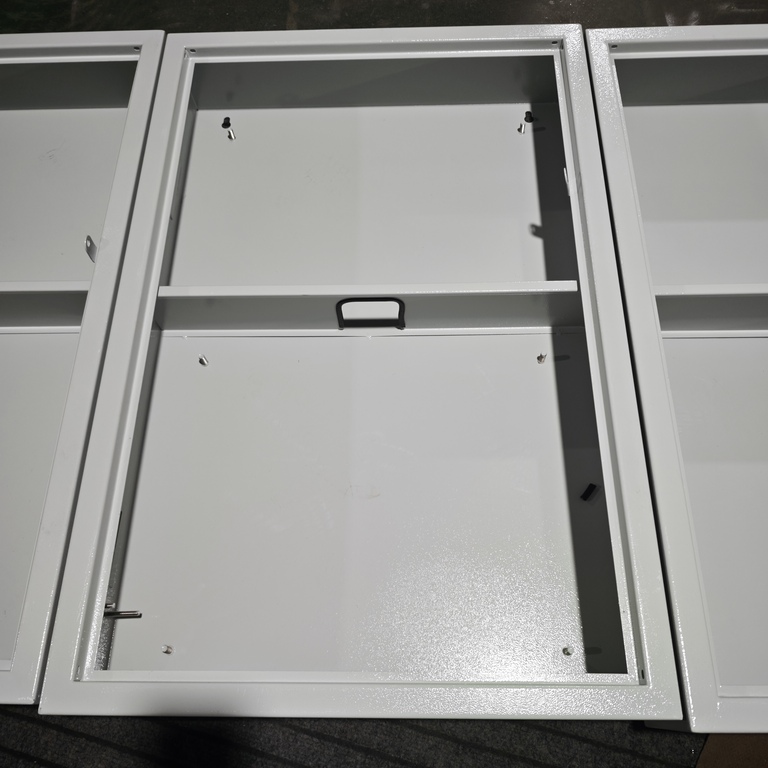

Esimene tõeline foto jäädvustas stseeni kahekihiliselt eraldatud metallist jaotuskasti kestadest, mis olid paigutatud kõrvuti töökoja kokkupanekualale. Kapi korpus ei ole veel uksepaneeli paigaldanud, kuid karbi korpuse enda plekitöötlemise detailid on täielikult paljastatud - lengi servad ja nurgad on korrapärased, painutusserva jooned on korralikud ja keevisõmblused on siledad, ilma jäsemeteta.

Kapi põhikorpus on valmistatud kvaliteetsest külmvaltsitud terasplaadist, mis on moodustatud laserlõikamise ja CNC painutamise teel ühes tükis. Kasti raam on paksendatud ja tugevdatud, tugeva kande- ja löögikindlusega. Pind on rooste eemaldamiseks läbinud fosfaadi ja kõrge temperatuuriga elektrostaatilise epoksüpulbervärviga töötlemise. Kate on matt elevandiluuvalge, ühtlase ja sileda värvipinnaga.

 Sellel on roostekaitse, korrosioonikindlus ja kriimustuskindlus ning see ei ole kollaseks muutuv, mistõttu sobib see pikaajaliseks kasutamiseks kuivas sisekeskkonnas. Valge pulbervärvitud välimus on lihtne ja kaasaegne ning on hästi kooskõlas tehaste, hoonete jaotusruumide, laborite jms siseviimistluskeskkonnaga.

Protsessi link	Töötlemise meetod	Funktsioon
Alusmaterjal	Kvaliteetne külmvaltsitud terasplaat, mis on moodustatud ühes tükis CNC painutamisel	Suur tugevus, ei kaldu deformatsioonile ning raam on paksendatud ja tugevdatud
Keevitamine	Täpne punktkeevitus, keevisõmblus on sile	Tihendusvundament on hea, ilma rästide ja teravate servadeta
Eeltöötlus	Fosfaadimine rooste eemaldamiseks	Parandage pulbervärvide nakkumist ja looge roostekindel aluskiht
Katmine	Kõrge temperatuuriga elektrostaatiline epoksüpulbervärv, matt elevandiluuvalge	Roostevastane, korrosioonivastane, kriimustuskindel ja ei kaldu kollaseks

II. Sisestruktuuri üksikasjalik selgitus: integreeritud vahesein + eelpaigaldatud naastud, mis lihtsustavad kogu komplekti kokkupanekut plekitasandilt

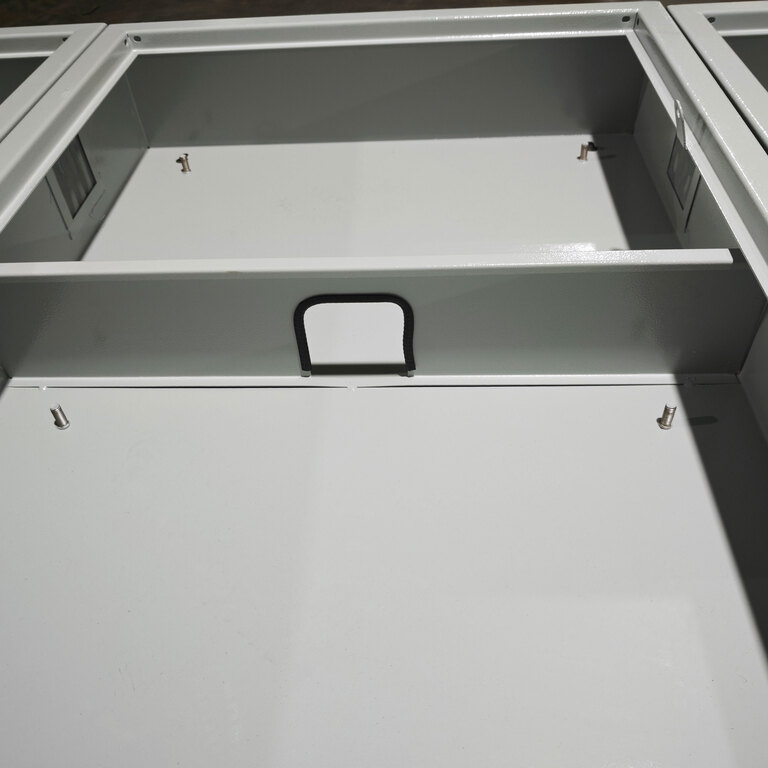

Teine päris foto avab kapi sisestruktuuri, esitledes selgelt selle toote põhikujundust – kahekihilist vaheseina ja eelinstallitud naastude süsteemi.

Integreeritud metallist vahesein: tugev ja nõrk elekter on eraldatud ning juhtmestik on korralik

Karbi sisse on horisontaalselt paigaldatud integreeritud metallist vaheseinaplaat, mis jagab sisemise õõnsuse kaheks sõltumatuks paigalduskambriks ülal ja all. Vahesein on keevitatud ja kinnitatud kasti raami külge, millel on kõrge tugevus, vastupidavus paindumisele ja võime toetada raskemaid elektrikomponente. Selle struktuuri põhiväärtus seisneb tugeva ja nõrga elektri eraldamises või komponentide hierarhilises paigutuses:

Ülemine sahtel:Seda saab kasutada juhtimis- ja signaalikomponentide, nagu instrumendid, indikaatortuled, PLC-moodulid, klemmiplokid jne, paigaldamiseks.

Alumine sektsioon:Seda kasutatakse põhiahela toitekomponentide, nagu kaitselülitid, kontaktorid, termoreleed ja vasest siinid, korraldamiseks.

Ülemine ja alumine sektsioon on füüsiliselt isoleeritud, et põhiahelas suure voolu tekitatud elektromagnetilised häired ei mõjutaks juhtahela signaali täpsust. Samal ajal väheneb oluliselt liinide risthäired ja hoolduse käigus on eraldusjooned ühe pilguga selged.

Traadi läbipääs: ülemine ja alumine sektsioon on omavahel ühendatud ning külgmist mähist ei kasutata

Vaheseina keskel avatakse pikk ribakujuline traadikäik. Ülemise ja alumise sektsiooni vahelised juhtmed saab selle läbipääsu kaudu otse ühendada, ilma et peaksite juhtmestiku jaoks ümber karbi külje minema. See detailne disain muudab juhtmestiku kõige lühemaks ja korrapärasemaks. Kaablirennid saab paigaldamiseks otse joondada kaabli ristumiskohtadega, suurendades samaaegselt montaaži efektiivsust ja esteetilist välimust.

Eelpaigaldatud roostevabast terasest fikseeritud naastud neljas nurgas: välistab vajaduse kohapealse puurimise ja keermestamise järele

Roostevabast terasest fikseeritud poltpoldid on eelkeevitatud nii ülemise kui ka alumise kapi sektsiooni neljas nurgas, mis on peamine disainifunktsioon, mis vähendab oluliselt kogu kokkupanekuaega. Traditsiooniliste kapipaigaldiste puhul nõuab elektrikomponentide paigaldamine kohapealset mõõtmist, positsioneerimist, puurimist ja koputamist – protsessid, mis ei ole mitte ainult aeganõudvad, vaid hõlmavad ka valesti joondatud aukude ohtu, mis põhjustab ebaturvalisi paigaldusi. Eelinstallitud naastudega liigub see protsess edasi lehtmetalli valmistamise etappi. Kapi kättesaamisel saavad monteerijad eelnevalt puuritud naastude poltide abil otse kinnitada instrumendid, kaitselülitid, kinnitusplaadid, klemmliistud ja muud komponendid, välistades vajaduse kohapealse töötlemise järele.

Võttes näiteks 10 ahelaga jaotuskarbi, võib eelpaigaldatud poldi konstruktsioon säästa kokkupanekuaega ligikaudu 30–40 minutit. Suuremahuliste inseneritellimuste puhul on akumuleeritud tööjõu- ja ajakulu kokkuhoid märkimisväärne.

III. Ukse korpus ja paigaldus: Täielik komplekt, mis sobib erinevate rakenduste jaoks

Kasti vasak pool on reserveeritud uksehingede paigaldamiseks ja see on sobitatud sama spetsifikatsiooniga valge kastiuksega. Pildil on näha, et sama partii uksepaneelid on paigutatud küljele, oodates kokkupanekut. Uksekorpuse saab varustada lukkude ja vaatlusakendega vastavalt kliendi soovile. Pärast sulgemist võib see saavutada tolmukindla kaitse ja vältida mitteprofessionaalide vigu.

Paigaldusmeetod kasutab seinale kinnitatavat tüüpi. Karbi tagakülg on reserveeritud riputusaukudega, mida saab kinnitada otse seinale ilma lisaklambriteta. Maapealset paigaldust nõudvate stsenaariumide jaoks saab valikuliselt varustada ka alusklambri.

IV. Tüüpilised rakendusstsenaariumid

Kahekihilise eraldatud metallist jaotuskarbi kesta standardne lehtmetallkonstruktsioon ja painduv eelpaigaldatud naastsüsteem muudavad selle sobilikuks erinevate siseruumide elektrijaotus- ja juhtimisstsenaariumide jaoks.

Hoone elektrijaotus: Põrandajaotuskarbid, valgustuse juhtkarbid, pealülitid ja harulülitid on vastavalt paigutatud ülemisse ja alumisse sektsiooni.

Tööstuslik kontroll:PLC juhtkapp, elektriline juhtkarp seadmete sobitamiseks. Kontrollerid ja klemmid on paigaldatud ülemisse sektsiooni ning ajami komponendid on paigutatud alumisse sektsiooni.

Labor ja puhas töökoda:Valge pulbervärviga kaetud välimus on kooskõlas sisekeskkonnaga, vastates puhta stsenaariumi tolmukindlatele ja esteetilistele nõuetele.

Partii projekteerimise hange:Standardne struktuur toetab suuremahulist tootmist ja kiiret tarnimist, sobib suuremahuliste ehitusprojektide tsentraliseeritud sobitamiseks.

V. Lehtmetallist kuni komplektideni: lihtsustage oma monteerimisprotsessi standardsete kestadega

Ouyue Electric on pühendunud klientidele tõhusamate ja standardsemate elektrikilpide lahenduste pakkumiselelehtmetalli valmistamise tase. Kahekambrilistel metallkarpidel on integreeritud vaheseinad, eelpaigaldatud kinnituspoldid ja standardne raam, pakkudes paneeliehitajatele ja inseneritöövõtjatele karpitooteid, mis ühendavad konstruktsiooni tugevuse ja hõlpsa kokkupanemise.

Kui toote joonised on kinnitatud, kulub valmistoote valmimiseks vaid 7 päeva.Olenemata sellest, kas vajate standardseid spetsifikatsioone või teie joonistel põhinevaid kohandatud kujundusi,palun saatke meile oma tehnilised nõuded,ja pakume viivitamatult lahendusettepanekuid ja näidistootmise ajakava.
