Masstootmise tõelised fotod Ouyue Electricu välistingimustes asuvast vihmakindlast jaotuskastist: täisprotsessi kuvav ekraan lehtmetallist kuni masina täieliku kokkupanekuni

I. Lehtmetallist kest: plastkattega külmvaltsitud terasplaat, mis tagab nii soojuse hajumise kui ka vihmakaitse

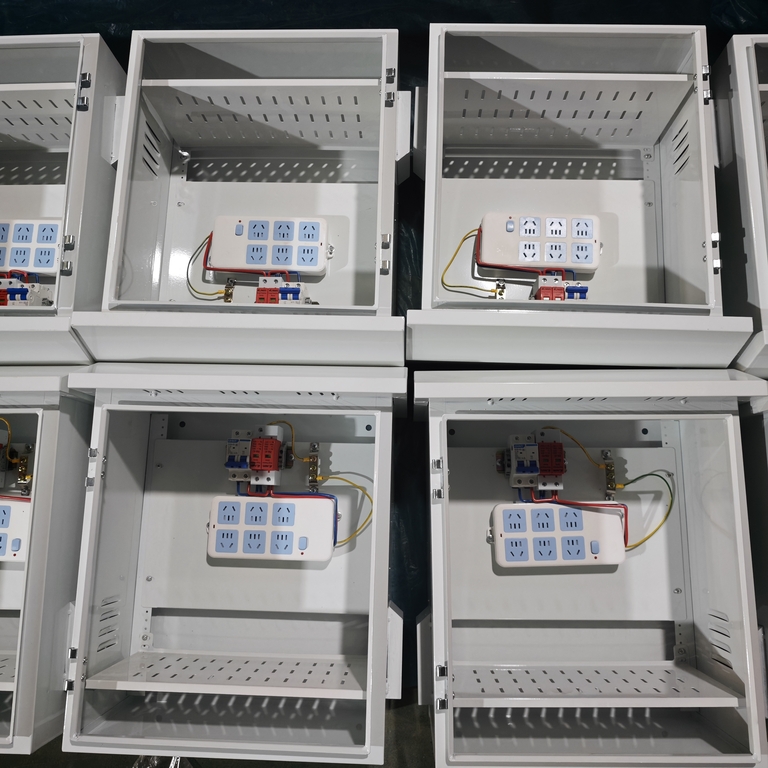

Esimesel pärisfotol on töökoja montaažialal kõrvuti asetatud kümneid valgeid karpe. Kasti uksi pole veel paigaldatud ja kestade endi meisterlikud detailid on selgelt näha. Karbi korpus on valmistatud külmvaltsitud terasplaadist laserlõikamise ja CNC painutamise teel ühes tükis. Pind on rooste eemaldamiseks töödeldud fosfaadiga ja elektrostaatilise pulbervärviga. Valge matt kate on ühtlane ja peen, rooste-, korrosiooni- ja kriimustuskindel, sobib pikaajaliseks välitingimustes kasutamiseks.

Karbi korpus on kujundatud soojust hajutavate võredega kolmes võtmeasendis: nii küljel kui ka ülaosas on ribide avanemisalad. Reiludel on kaldu allapoole stantsitud struktuur, mis mitte ainult ei taga takistusteta õhukonvektsioonikanalit, vaid takistab ka vihmavee otsest sissevoolu läbi avade. Kasti sees olevate seadmete töö käigus tekkiv soojus juhitakse loomuliku konvektsiooni kaudu, mille käigus õhk sisse- ja väljatõmbesüsteem ülevalt ja külgedelt toimub, kontrollides sisetemperatuuri tõusu ja pikendades komponentide eluiga.

Kasti uks on ühendatud karbi korpusega läbi roostevabast terasest hinge, mis avaneb ja sulgub sujuvalt ning ei ole roostetundlik. Uksekorpuse serv on reserveeritud paigaldussoonega veekindlate kummiliistude jaoks, mis koos EPDM kinnise rakuga vahtplastist tihendusliistudega saavutab uksevahe vihma- ja tolmukaitsetihendi. Ukselukul on välistingimustes spetsiifiline pöörlev keelelukk, mida saab lukustamisega hallata, et vältida volitamata isikute juhuslikke toiminguid. Karbi tagakülg on reserveeritud riputusaukudega, mis toetavad seinale paigaldamist.

Struktuursed omadused	Rakendusmeetod	Funktsioon
Aluspind ja kattekiht	Külmvaltsitud terasplaat + fosfaat + elektrostaatiline pulbervärvimine	Rooste- ja korrosioonivastane
Soojust hajutav võre	Külgmised ja ülemised allapoole kallutatud lamellid on moodustatud stantsimise teel	Konvektiivne soojuseraldus, vihmakindel tagasivool
Ukse korpuse tihend	EPDM veekindel tihenduskummist riba + roostevabast terasest hing + pöörlev keelelukk	Vihma- ja tolmukindel ning juhtimiseks lukustatav
Paigaldusmeetod	Tagaküljele on reserveeritud kinnitusauk	Seinale paigaldatav avatud paigaldus

II. Jaotuskarbi sisemise konfiguratsiooni üksikasjalik selgitus

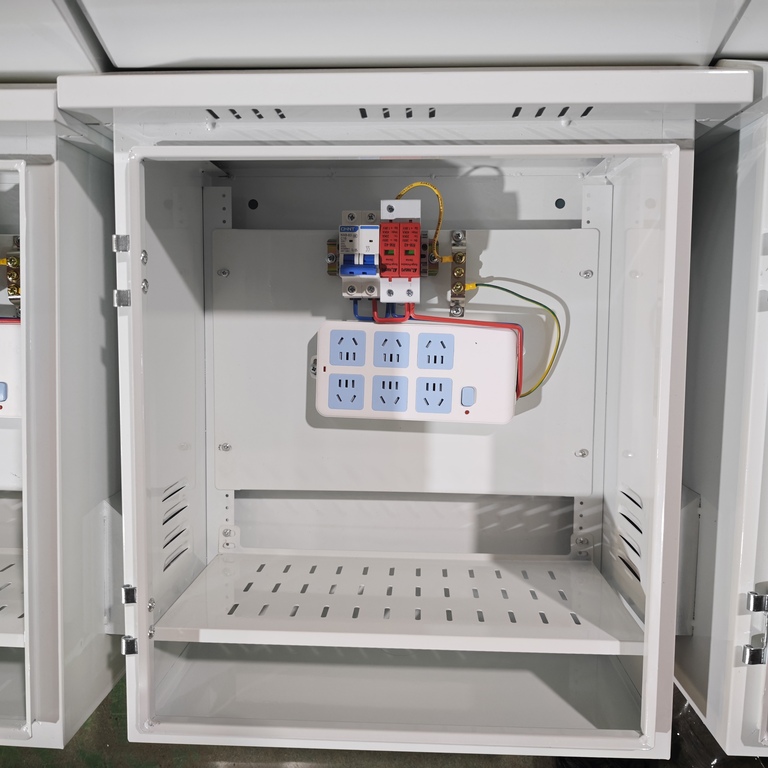

Teisel reaalsel fotol on näha elektrikoostu lõpetanud välivihmakindla jaotuskarbi sisedetailid. Karbi sees olevad komponendid on korralikult ülevalt alla elektriahelasse paigutatud. Tagaplaadile reserveeritud suur paigaldusavade arv võimaldab iga komponendi otse poltidega kinnitada, muutes lahtivõtmise, kokkupaneku ja juhtmestiku mugavaks ja tõhusaks.

III. Välistingimustes kasutatavate vihmakindlate jaotuskastide kasutusstsenaariumid

Thevälistingimustes vihmakindel jaotuskastühendab elektrijaotuse, piksekaitse ja seadmete toiteallika ning seda kasutatakse laialdaselt järgmistes stsenaariumides:

Välisturvalisuse jälgimine:Tagage seirepostidel asuvate kaamerate, lisavalgustite ja võrguseadmete integreeritud toide ja kaitse.

Nutikas transport:Toide ristmikel asuvatele fooritulede juhtkappidele ja elektroonilistele politseiseadmete kastidele.

Side tugijaamad:Mikrotugijaamade ja kordusjaamade välisseadmete toite- ja piksekaitse;

Nutikas ehitusplats:Tsentraliseeritud toiteplokk seadmete jaoks, nagu ehitusplatsi sisse- ja väljapääsu turnikeed, tolmuseire ja videovalve.

IV. Välistingimustes kasutatava vihmakindla jaotuskarbi täielik tootmisprotsess plekist kuni elektrisõlmeni

Kahel reaalsel fotol on jäädvustatud kaks võtmesõlme välistingimustes kasutatavate vihmakindlate jaotuskastide tootmisprotsessis – lehtmetallist kestade suuremahuline masstootmine ja kogu masina elektriline kokkupanek. Kogu protsess viiakse lõpule Ouyue Electricu enda tehases alates lehtmaterjali lõikamisest, painutamisest ja keevitamisest kuni pulbervärvimise ja värvimiseni ning seejärel komponentide paigaldamise ja tehase testimiseni. Tarneaeg on kontrollitav ja kvaliteet on jälgitav.

Pärast tootejooniste kinnitamist kulub valmistoote valmistamiseks vaid 7 päeva. Olenemata sellest, kas vajate standardkonfiguratsiooni või projektinõuetest lähtuvat kohandatud elektrilahendust, ootame teid oma tehnilisi nõudeid saatma. Pakume lahenduse ettepanekuid ja näidisajakava niipea kui võimalik.
