Ouyue Electricu uus elektrijaotuskapp XL-21 on turule toodud ja esimene partii on mõeldud Lõuna-Koreasse

I. Lõigatud ülemine ja alumine struktuur

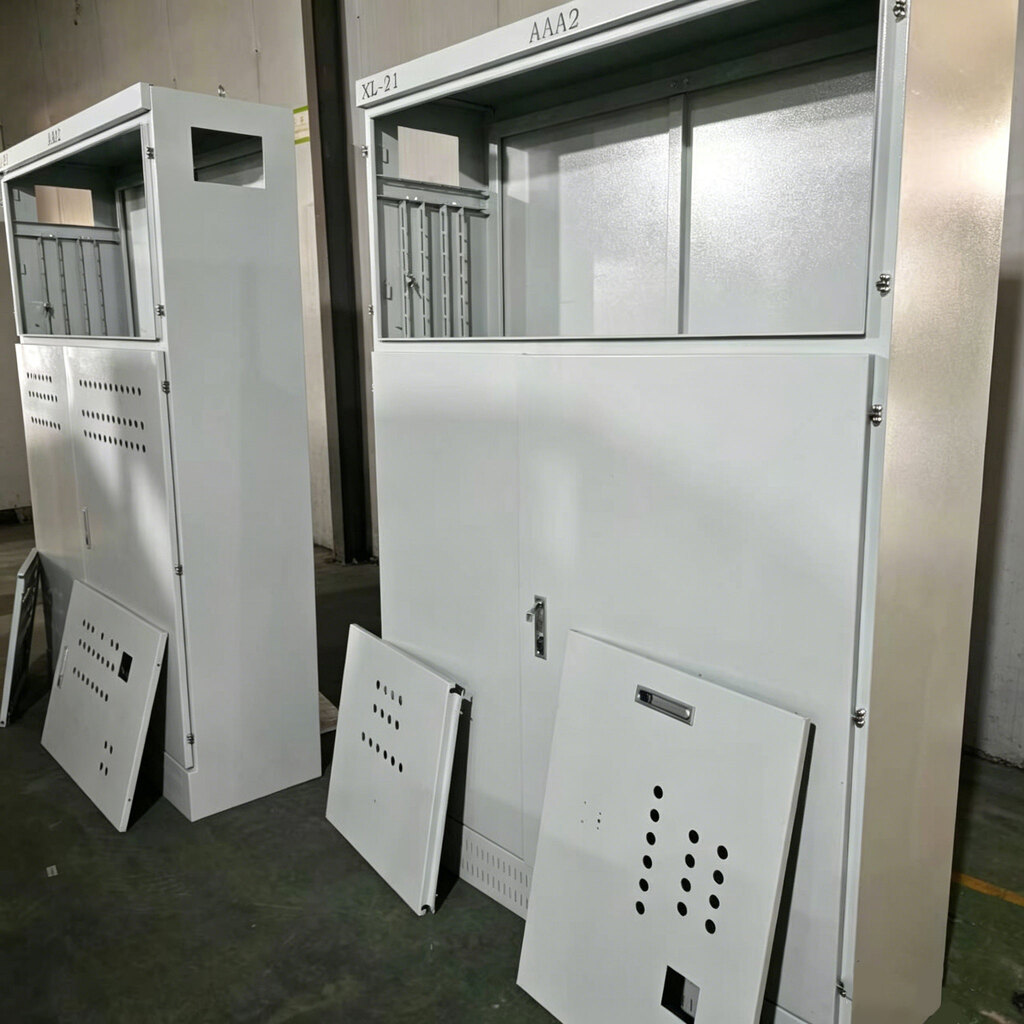

Esimesel päris fotol on näha XL-21 toitejaotuskapi üldilmet. Kapil on jagatud ülemine ja alumine struktuur, mis jagab funktsionaalsed alad selgelt kaheks sõltumatuks ruumiks, ülemiseks ja alumiseks.

Ülemine osa: Instrumendi vaatlusakna ala

Kapi ülaosas on reserveeritud läbipaistev akna paigaldusasend ampermeetrite, voltmeetrite, märgutulede, ümberlülituslülitite ja muude mõõte- ja näidikukomponentide paigutamiseks. Kasutus- ja hoolduspersonal ei pea kapi ust avama. Nad saavad läbi akna lugeda elektrilisi parameetreid ja määrata tööolekut reaalajas, mis parandab oluliselt igapäevase kontrolli ja rikete tuvastamise tõhusust. Kapi ülaosa on reserveeritud identifitseerimiskohtade jaoks, millele saab vastavalt kliendi nõudmistele kleepida vooluringide numbreid, seadmete nimesilte või ohutushoiatussilte.

Alumine osa: pealüliti töökamber

Kapi põhjas asuv pealüliti töökamber on varustatud sõltumatu ukselukuga. Kapi ukse pind on varustatud mitmete soojuse hajumise ümmarguste avadega, mis moodustavad esi- ja tagakonvektsioonõhukanalid koos sama spetsifikatsiooniga soojust hajutava tagaplaadiga kapi tagaküljel. Tagades ventilatsiooni ja soojuse hajumise, reguleeritakse ümmarguste aukude läbimõõtu tolmu vältimise ja soojuse hajumise vahelises tasakaalupunktis, vähendades tolmu sissepääsu. Laouks on varustatud spetsiaalse mehaanilise lukuga, et vältida volitamata personali selle väärkasutamist ja täita tööstusobjektide elektriohutuse juhtimise nõudeid.

II. sisemine reguleeritav paigaldussüsteem: üks kapikomplekt ühildub mitme toitejaotusskeemiga

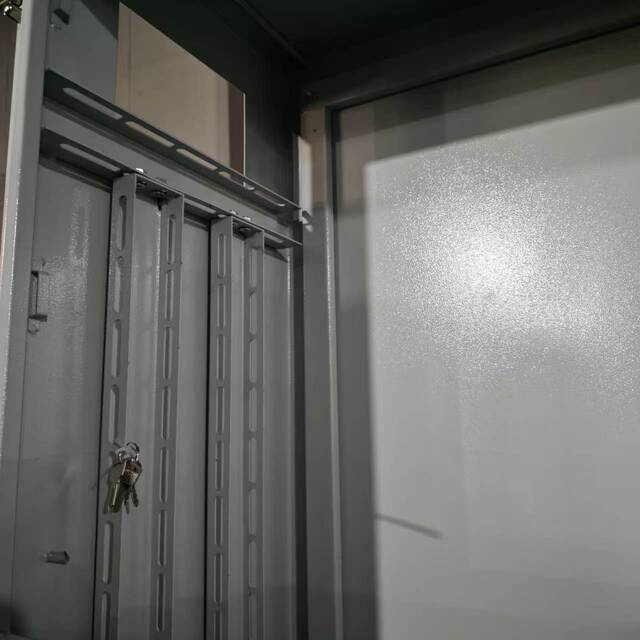

Teine tõeline foto keskendub elektrijaotuskapi XL-21 sisemistele konstruktsioonidetailidele, demonstreerides selle toote kõige põhilisemat disainifunktsiooni – täielikult reguleeritavat paigaldussüsteemi.

Eelinstallige mitu reguleeritavate paigaldussammaste komplekti

Kapi sisemusse on eelpaigaldatud mitu pikisuunalist paigaldussammast, millest igaühel on pikad augud. Paigaldusjuhikute ja paigaldusplaatide kõrgust saab vabalt reguleerida piki sammast üles-alla. See tähendab, et sama kappi saab vastavalt tegelikule toitejaotusplaanile paindlikult kohandada vormitud korpuse kaitselülitite, vahelduvvoolu kontaktorite, termoreleede ja vasest siinide erinevatele spetsifikatsioonidele. Olenemata sellest, kas tegemist on 200A või 630A pealülitiga või mitme ahelaga või mõne ahelaga konfiguratsiooniga, saab paigaldusasendeid vastavalt vajadusele paigutada, ilma et oleks vaja kappi välja vahetada.

Lao sektsioonid on iseseisvad ning tugev ja nõrk elekter on eraldatud

Instrumendiala ja pealülitiruum on eraldatud metallist vaheseintega, et saavutada eraldi juhtmestik tugeva ja nõrga elektri jaoks. Sellel konstruktsioonil on kaks olulist tähendust: esiteks on põhiahela suure voolu tekitatud elektromagnetilised häired alumises sektsioonis isoleeritud ega mõjuta ülemise sektsiooni instrumentide ja signaaliliinide mõõtmise täpsust. Teiseks hoidke pealüliti kontrollimisel ülemine instrumendiahel isoleeritud, et vähendada juhusliku puudutamise ohtu. Vaheseinaplaadil on reserveeritud juhtmete vedamise augud ja kaabli läbimiskohtades on kummist kaitseavad, mis takistavad isolatsioonikihi läbilõikamist.

III. Külmvaltsitud terasplaat + elektrostaatiline pulbervärvimine: tagab pikaajalise kaitse siseruumide elektrijaotusele

XL-21 toitejaotuskapp on valmistatud kvaliteetsest külmvaltsitud terasest, mis on moodustatud integreeritud laserlõikamise ja CNC painutamise teel, nurgad on kokku pandud poltühendustega. Võrreldes täielikult keevitatud konstruktsioonidega tagab poltidega koost konstruktsiooni terviklikkuse, pakkudes samal ajal suuremat mugavust sisemiste komponentide lahtivõtmisel, hooldamisel ning asendamisel või uuendamisel.

Kapi pind on töödeldud elektrostaatilise pulbervärviga, millel on matt hall-valge viimistlus. Võrreldes traditsioonilise värvipihustamisega pakub elektrostaatiline pulbervärvimine tugevamat nakkumist ning paremat vastupidavust löögi- ja korrosioonile. Sisetööstuslikes keskkondades (nt töökodades, tehastes ja alajaamades) jääb see pikaajalisel kasutamisel vastupidavaks, ilma killustumise või roosteta. Matt hall-valge kate tagab puhta ja kaasaegse esteetika, mis täiendab jaotusruumide standardiseeritud disaini erinevates tööstuslikes tingimustes.

Iga kapp on standardselt varustatud tagapaneeliga, millel on ventilatsiooniavad, mis on joondatud ukse ringikujuliste ventilatsiooniavadega, et luua loomulik õhukonvektsiooni kanal. Uksel on spetsiaalne mehaaniline lukk ja võtmeid juhitakse tsentraalselt, et pealülitusruumi pääseksid ligi ainult volitatud elektrikud, vältides volitamata sisenemist.

IV. Eksport Lõuna-Koreasse: ühildub välismaiste tööstuslike elektrijaotusstandarditega

See XL-21 toitejaotuskappide partii on kohandatud Korea kliendi jaoks pingetaseme kohandamise, siini spetsifikatsiooni valiku ja kapi mõõtmetega, mis on kohandatud vastavalt kliendi tehnilistele nõuetele. Lõuna-Korea tööstuslik elektrijaotusturg esitab seadmetele kaks peamist nõuet: esiteks standardiseeritud kõrgepinge ja madalpinge tsooni isolatsioon; teiseks ühilduvus kappide sisepaigaldisega – tehase tootmisliinid nõuavad sageli toiteahela konfiguratsiooni kohandamist, mis põhinevad tootmisülesannete muutumisel, ja reguleeritav paigaldussüsteem vastab täpselt sellele paindlikule nõudele.

Hiinast Lõuna-Koreasse on merekaubavedu lühike ja tollivormistus väga tõhus. Ouyue Electric pakub standardseid ekspordipakendeid, mis on kohandatud Korea turu jaoks: fumigeeritud puidust kastid koos kohandatud mullkile pehmendusvooderdistega ning eraldi sektsioonid kappide ja tarvikute jaoks, et tagada toote ohutus nii ookeanitranspordi kui ka sisetransiidi ajal.

V. Kohandage oma toitejaotuslahendust alates XL-21

TheXL-21 elektrijaotuskappon Ouyue Electricu uusim saavutus tööstusliku elektrijaotuse valdkonnas. Alates reguleeritavast paigaldussüsteemist kuni jagatud laostruktuurini, külmvaltsitud terasplaadi pulbervärvimise protsessist kuni poltide kokkupanemise ja hoolduse mugavuseni – iga disain on orienteeritud tegelikele kasutusstsenaariumidele.

Pärast tootejooniste kinnitamist kulub valmistoote valmistamiseks vaid 7 päeva. Olenemata sellest, kas vajate standardset konfiguratsiooni või põhjalikku kohandamist vastavalt projekti joonistele, ootame teid oma tehniliste nõuete saatmiseks. Pakume teile lahendusettepanekuid ja näidisgraafikuid.
