Kohandatud välitingimustes olev vihmakindel elektrisõidukite laadimisjaotuskast: saadaval on 16 suurust, mis pakuvad paindlikke lahendusi laadimishunnikute sobitamiseks

2026-04-22 0 Jäta mulle sõnum

Kuidas kujundada jaotuskast välistingimustes elektrisõidukite laadimishunnikule？

Elektrisõidukite laadimisseadmete kiirema kasutuselevõtuga kogu maailmas kasvab nõudlus laadimisvaiade toetamiseks välistingimustes kasutatavate jaotuskastide järele pidevalt. Erinevalt sisejaotuskastidest peavad vaiade laadimise välisjaotuskarbid vastama mitmetele nõuetele, nagu vihmakindlus, tolmukindlus, soojuse hajumine, vaatlus ja ohutus.

Vastavalt Korea klientide tegelikele rakendusstsenaariumidele on Hiina ettevõte Ouyue Electric Co., Ltd. välja töötanud kohandatud välitingimustes kasutatava vihmakindla elektrisõidukite laadimisjaotuskasti seeria, mis sisaldab 16 erinevat suurust ja mida saab kohandada erineva võimsuse ja konfiguratsiooniga laadimishunnikutele. Järgnevalt tutvustame ühte tüüpilist suurust.

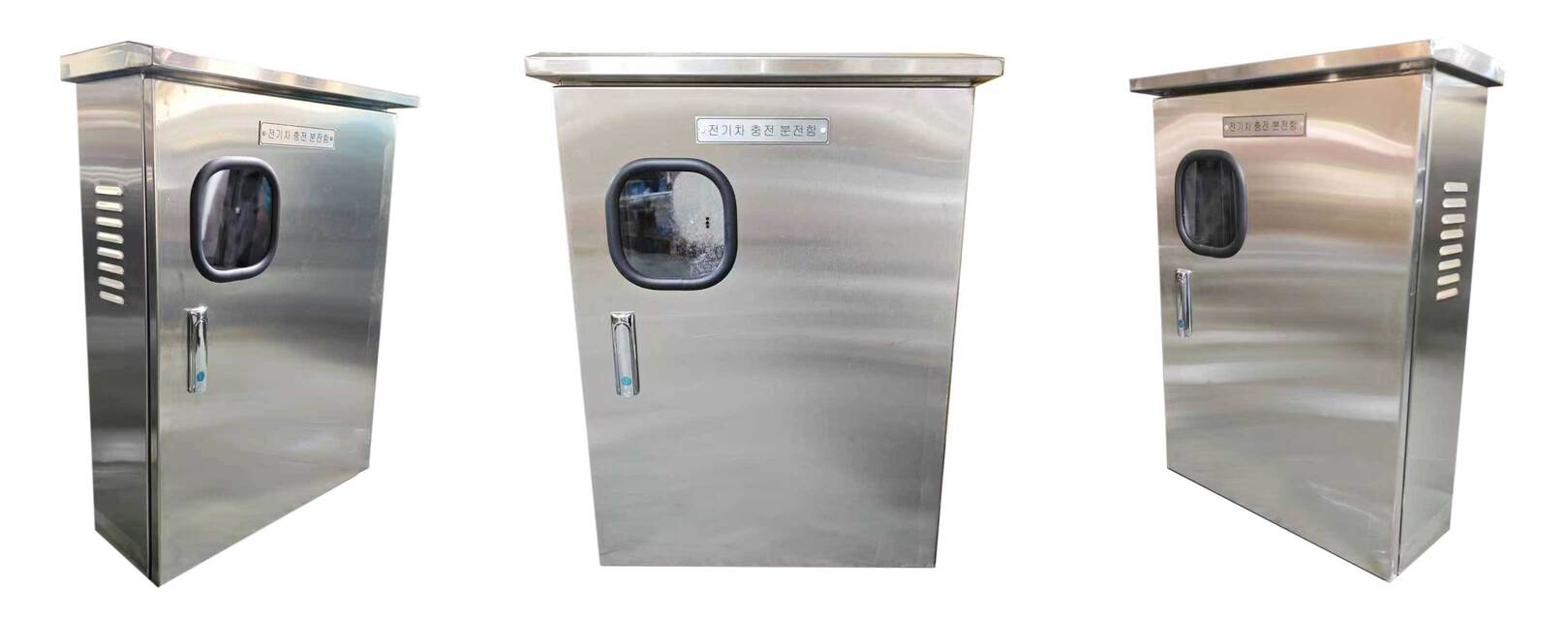

Peamised struktuuriomadused

Komponentide asukoht	Disaini kirjeldus	Funktsiooni funktsioon
Kasti ülaosa	Vihmakindel räästa disain, eesmine pikendusräästas tilkuva servaga	Vältige vihmavee imbumist ukseõmblusesse ja kaitske sisemisi elektrikomponente
Kasti esiosa	Varustatud lennukilukuga (AB veekindel seeria), luku korpus on ukseplaadiga samal tasapinnal	Vargus- ja pritsimisvastane, tihenduslindiga veekindluse parandamiseks
Kasti esiosa	Kohandatud nimesilt "Elektrisõiduki laadimis- ja jaotuskasti" sisuga	Toote identifitseerimine on selge, hõlpsasti tuvastatav ja kohapeal hooldatav
Kasti esiosa	Ruudukujuline vaateaken, topelt karastatud klaas	Jälgige sisemiste näidikute, näidikute või elektrooniliste komponentide olekut ust avamata
Karbi mõlemad pooled	Luubi tüüpi õhutusava	Moodustage konvektsioon soojuse hajumise kanal, vähendage kasti temperatuuri
Kasti põhi	Reserveerige laadimisvaiade liidese jaoks avatud augud	Laadimishunniku elektriliini ja signaaliliini on mugav tutvustada ja juhtida ning see on suletud ja veekindel

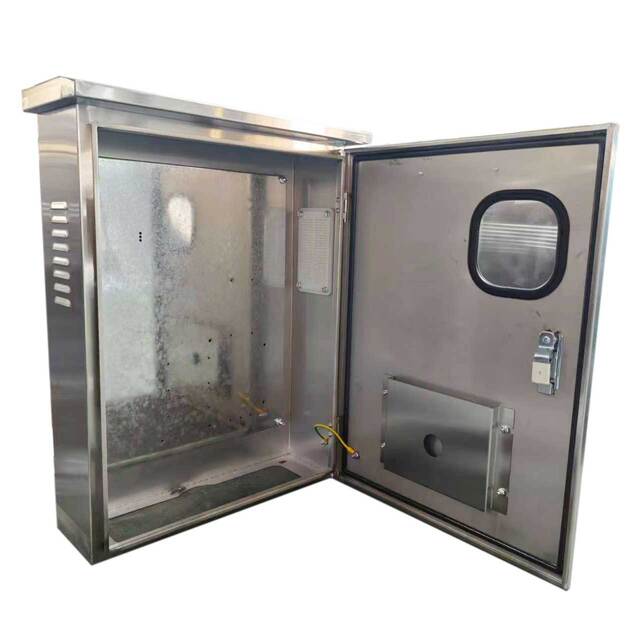

Sisemine paigutus: reserveeritud paigalduskoht

Vastavalt kliendi vajadustele on jaotuskarp eelnevalt planeeritud ja reserveeritud erinevate elektrisõidukite laadimishunniku jaoks vajalike elektrikomponentide paigaldusasend. Kasutajad saavad installida järgmised komponendid vastavalt tegelikule konfiguratsioonile:

Sisselaskeava pealüliti (plastikkarpkaitselüliti) paigaldusasend, standardse DIN juhtsiiniga
Spetsiaalne fikseeritud kronstein laadimismooduli jaoks
Vahelduvvoolu kontakteri ja nutika arvesti paigaldusasend (tugisiin või põhjaplaadi kinnitus)
Ülepingekaitse (SPD, tüüp 2 piksekaitse) paigaldusotsak
Maandatud vaskvarras ja nullklemmliist
Varubitid lisatoiteallika ja PLC sideploki jaoks

Märkus. Kasti sisemus on modulaarse vaheseina kujundusega ja iga ala on eraldatud juhtmesoonega, nii et liinitee on selge, mis on mugav kohapealseks juhtmestikuks ja hilisemaks hoolduseks. Kõik reserveeritud positsioonid on planeeritud vastavalt standardsetele elektrilise vahekauguse ja soojuse hajumise nõuetele, et tagada ohutu töö pärast komponentide paigaldamist.

Välistingimustes kasutatava vihmakindla elektrisõiduki laadimis- ja jaotuskasti kasutusstsenaarium

Seda jaotuskasti seeriat kasutatakse laialdaselt:

Maa-alune garaaž ja maapealne laadimishunnik elamurajoonis
Avalikud laadimisjaamad, laadimisvaiad kiirteeninduspiirkondades
Kaubanduskeskused, büroohoone parkla laadimisvõimalused
Spetsiaalne laadimishunnik bussijaama ja logistikapargi jaoks

Ou Yue allika tehase kohandatud teenuse eelised

Kuueteistkümnes suuruses paindlik sobitamine: sama välimuse stiil, erinev maht, kohandub mitmekesise stseeniga kodusest aeglasest täitmisest kuni avaliku kiire täitmise hunnikuni.
Kogu protsessi kohandamine: alates kasti suurusest, sisemisest reserveeritud paigutusest kuni värvini, nimesildi sisu saab soovi korral kohandada.
Kiire kontrollimine: näidiste tarneaeg on 5-7 tööpäeva, toetades välismaist klienti jooniste kaugkinnitamiseks.
Partii tarne: tarnevõimsus on piisav igasuguste suuremahuliste hankevajaduste rahuldamiseks.

lectric Co., Ltd. keskendubmetallist elektrikarpide tootmine üle kümne aasta,ja on kogunud rikkaliku kohandamiskogemuse elektrisõidukite laadimis- ja jaotuskastide valdkonnas. Ettevõte on varustatud laserlõikamise, CNC painutamise, automaatse pihustamise ja montaažiliinidega, mis toetavad kogu tootmisprotsessi alates joonistest kuni valmistoodeteni.

Professionaalsete tehniliste lahenduste ja usaldusväärse tarnekvaliteediga Ouyue Electric pakub teie laadimisseadmetele pikaajalist ja stabiilset kaitset.Tere tulemast konsulteerima ja ostma.
