Valge pihustusvärviga roostevabast terasest välimine vihmakindel jaotuskast masstootmise tegelikud fotod: alates karbi korpuse pihustamisest, veekindlast kummiribast kõvenemisest kuni sisestruktuuri täieliku analüüsini

I. Karbi korpus on pihustatud ja ootab uksepaneeli kokkupanekut

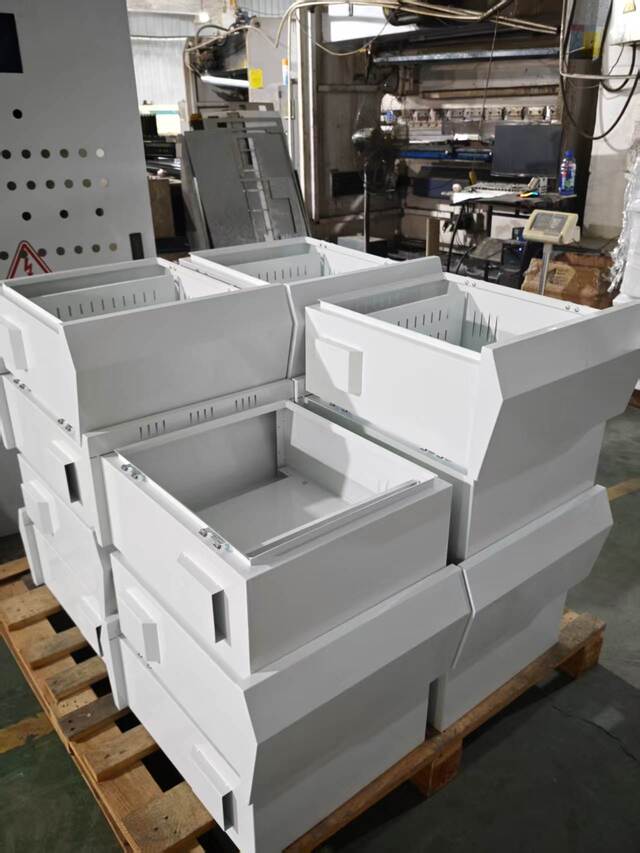

Esimesel pärisfotol on kümned valged pihustatud roostevabast terasest korpused kiht-kihi haaval laotud, oodates enne lõplikku kokkupanemist uksepaneeli kummiribade kõvenemist. Iga karbi pind on kaetud ühtlase ja peene valge elektrostaatilise pulbervärviga. Nurgad on korralikult painutatud ja keevisõmblused on siledad ja täis.

See kastide partii on valmistatud 304 roostevabast terasest alusmaterjalina ja kaetud välistingimustes kasutatava valge elektrostaatilise pulbriga. Valgel kattel on välitingimustes praktilised funktsioonid – hele pind peegeldab päikesevalguse soojuskiirgust. Suvises kõrgtemperatuurilises keskkonnas võib valge karbi pinnatemperatuur olla 8-12°C madalam kui tumehallil, mis aitab vähendada temperatuuri tõusu kasti sees ja pikendada komponentide kasutusiga. See on ka põhjus, miks Euroopa ja Lähis-Ida turgude välisjaotuskastid eelistavad üldiselt valget katet.

II. Uksepaneeli veekindel kummiliist on paigaldatud. Pärast kõvenemist saab selle kokku panna

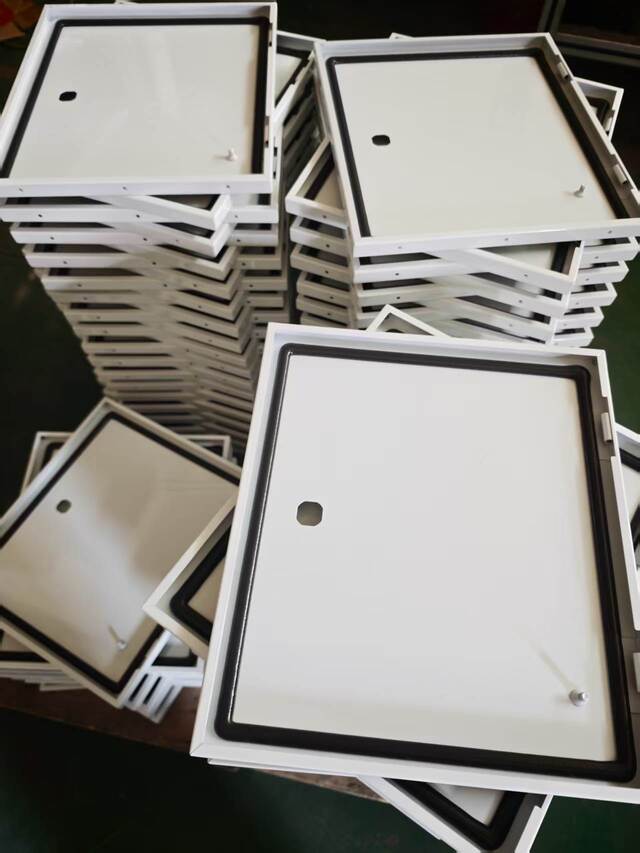

Teisel pildil on selle karbipartiiga sobitatud uksepaneelid. Uksepaneel on viimistletud valge pritsimisega ning äärtesse on põimitud pidevad mustad veekindlad kummiribad. Praegu on see kummiriba kõvenemise staadiumis ja seisab paigal. Kummiriba on valmistatud EPDM (Ethylene Propylene Diene monomer rubber) suletud rakuga vahtmaterjalist. See sisestatakse spetsiaalse liimimisseadme kaudu karbi ukse siseküljel asuvasse tihendussoonde ja kogu ring suletakse ilma katkestusteta.

Põhjus, miks hermeetikuriba pärast paigaldamist seisma ja kõveneda, on see, et pärast paigaldamist vajab EPDM-riba tagaküljel olev liim piisavalt aega, et täielikult roostevabast terasest soonega kinnituda, vältides hilisemat delaminatsiooni või kõverdumist. Lisaks tekib ribas kokkusurumise ja sisestamise ajal sisemine pinge; puhkamine võimaldab materjalil taastada oma loomuliku elastsuse, vältides pinna ebatasasusi, mis on põhjustatud kokkupanekujärgsest pingest vabanemisest.

Pärast iga uksepaneeli tihendusribade partii kõvenemist kontrollivad kvaliteediinspektorid pisteliselt tihenduspinna tasasust ja riba tagasilöögi konsistentsi.

Enne saatmist läbivad terved kastid vihmakatse või IP65 õhutiheduse proovid, et kontrollida, kas tihendus vastab standarditele. Ouyue Electricu poolt valitud EPDM-i suletud elemendiga vahustatud tihendusribadel on pikaajaline töötemperatuuri vahemik -40°C kuni 120°C, säilitades stabiilsed tagasilöögi- ja tihendusomadused isegi pärast aastatepikkust välise päikesevalguse ja vihmaga kokkupuudet.

III. Roostevabast terasest jaotuskarbi sisemiste konstruktsioonikomponentide demonteerimine

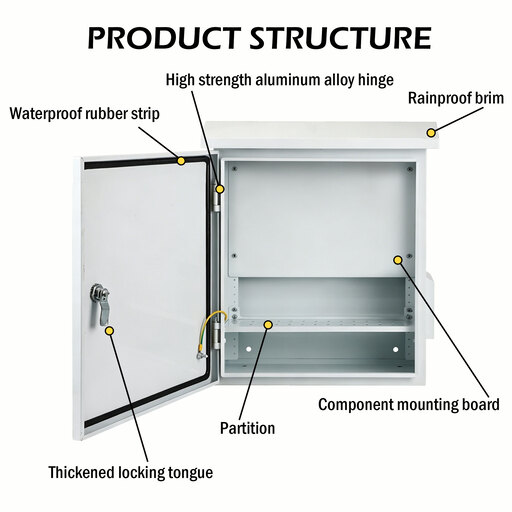

Kolmas pilt näitab täielikult kokkupandud seadme sisemist struktuuriRoostevabast terasest vihmakindel välijaotuskast. Viis põhikomponenti on selgelt nähtavad ja osade kaupa lahti võetud järgmiselt:

1. Pöörlev keelelukk

Uksepaneel on varustatud roostevabast terasest keelelukuga. Suletud kujul hoiab keelelukk tihedalt kinni kasti ukseraami siseküljel olevast lukuplaadist, tagades uksepaneeli tiheda sulgemise ja tihendusriba allavajutuse. Lukusüdamik on valmistatud roostevabast terasest 304, mis on rooste- ja kinnikiilumisvastane. Vastavalt kliendi nõudmistele saab valikuna valida universaalsed võtmelukud, vargusvastased kolmnurklukud või press-tüüpi vedruga avamislukud, mis kõik toetavad partiide kohandamist.

2. Veekindel kummist riba

Sisemisest vaatenurgast on selgelt näha, et must EPDM veekindel kummiriba on täielikult jaotatud piki uksepaneeli sisemist ringi ilma õmbluste ja purunemisteta. Kui uksepaneel on suletud, surutakse kummiliist ühtlaselt uksepaneeli ja karbi ukseraami vahele, moodustades pideva elastse tihenduspinna, mis ei lase vihmaveel, tolmul ja niiskusel läbi uksepilu imbuda.

3. Vihmakindel serv

Kasti ülaosa on varustatud ettepoole ulatuva kaldservaga. Selle painutuskonstruktsiooni ülesanne on juhtida mööda seina või kasti kohal alla voolav vihmavesi uksevahest kaugel asuvasse piirkonda, vältides vee kogunemist mööda uksepaneeli ülemist serva ja imbumist tihenduspinda. Mütsi äär ja karbi põhikorpus on valmistatud samast plaaditükist CNC painutamise teel ja on vormitud ühes tükis. Keevitamist pole vaja ja keevisõmbluse lekkeohtu pole.

4. Komponentide paigaldusplaat

Karbi sisemus on fikseerimiseks varustatud eemaldatavate liigutatavate kinnitusplaatidegakaitselülitid, kontaktorid, klemmliistud ja muud komponendid. Paigaldusplaat on valmistatud tsingitud terasplaadist või roostevabast terasest plaadist ja kinnitatakse kruvidega karbi tagaküljel olevate naastude külge. Eemaldatav disain tähendab, et kliendid saavad lõpetada komponentide eelmonteerimise ja juhtmestiku väljaspool kasti ning seejärel paigaldada kogu plaadi kasti, parandades kohapealse paigaldamise tõhusust.

5. Vahesein

Kasti sisemusse saab vastavalt kliendi soovile varustada metallist vaheseintega, jagades kastisisese ruumi iseseisvateks elektrivaheseinteks. Sektsiooni funktsioonide hulka kuuluvad: erineva pingetasemega ahelate füüsilise isoleerimise saavutamine, põhiahela eraldamine juhtahelast või iseseisva varjestusruumi pakkumine konkreetsetele komponentidele. Vahesein kinnitatakse kruvidega karbi sees oleva vaheseina kronsteini külge ning selle asendit saab vastavalt kliendi joonistele paindlikult reguleerida.

IV. Tõeliste tootmisliinidega kutsume teid üles kvaliteeti kontrollima

Olenemata sellest, kas vajate tavalist välistingimustes kasutatavat vihmakindlat jaotuskasti või mittestandardset kasti korpust, mis on põhjalikult kohandatud vastavalt projekti joonistele, suudab Ouyue Electric tarnida roostevabast terasest jaotuskasti, mis talub välistingimustes kasutamise proovile vastavalt lähtetehase tootmisvõimaluste ja kvaliteedikontrolli standarditele.

Pärast tootejooniste kinnitamist kulub valmistoote valmistamiseks vaid 7 päeva.Tere tulemast saatma oma tehnilisi nõudeid või kasti spetsifikatsioone. Pakume lahenduse ettepanekuid ja näidisajakava niipea kui võimalik.
