Äikesehooaja välijaotuskast kuidas piksekaitset? Roostevabast terasest jaotuskarbi maandatud vaskvarda ja liigpingekaitse konstruktsiooni analüüs

I. Pikselöögid ei lõhesta mitte ainult katust – miks vajavad välisjaotuskarbid piksekaitset?

Kui välk tabab hoonet või külgnevat maad, võib hetkeline vool ulatuda mitmekümnest kiloamprist sadade kiloampriteni. See suur vooluimpulss ohustab välisjaotuskaste kahe peamise tee kaudu:

1. Otsene välgulöök: välk mõjutab otse jaotuskarpi või ühendatud kaableid. Kuigi selle stsenaariumi tõenäosus on väike, hävivad jaotuskarbi siseseadmed koheselt peaaegu täielikult.

2. Indutseeritud pikselöögid ja elektrivõrgu liigpinge: palju levinum stsenaarium tekib siis, kui välk tabab kaugemal asuvat elektriliini või sidekaablit, tekitades liigpinge, mis levib mööda juhti jaotuskastini; alternatiivselt indutseerib pikselöögi külgnevasse maandusse intensiivsete elektromagnetiliste impulsside kaudu ülepinge jaotuskarbi sissetulevatel ja väljuvatel kaablitel. See "kaudselt edastatud" liigpinge võib ulatuda mitme tuhande voltini, mis ületab tunduvalt tavapäraste elektroonikakomponentide vastupidavuse pinget, murdes läbi trükkplaatide ja põletades toitemoodulid silmapilkselt läbi.

Rakenduse stsenaariumides, sealhulgas välistingimustes kasutatavate turvaseire jaotuskarbid, laadimisjaama jaotuskarbid ja side tugijaama jaotuskarbid, on siseseadmetel kõrge vara väärtus ja ranged nõuded pideva toiteallika jaoks. Seetõttu ei ole piksekaitse valikuline abifunktsioon, vaid kohustuslik projekteerimisnõue.

II.Maandussüsteem roostevabast terasest jaotuskast -- piksekaitse alus

Roostevabast terasest jaotuskast toimib akriitiline lüli piksekaitse- ja maandussüsteemides koos selle tuumaga komponendid on üksikasjalikult kirjeldatud järgmiselt:

1. Maandus vaskvarras: lähenemisristmik Kõigi kaitsemaandusjuhtmete jaoks

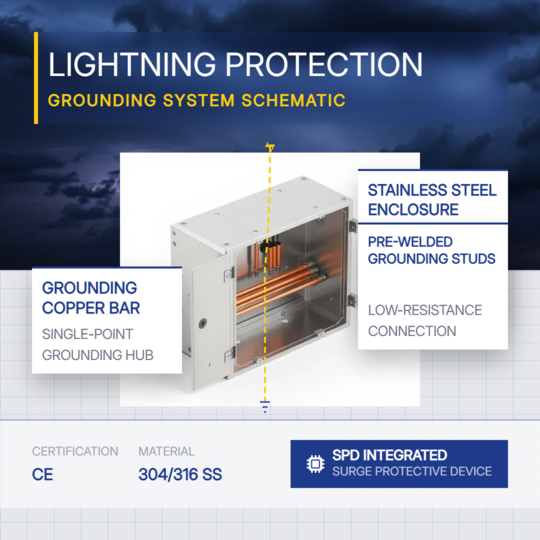

Maandusvaskvarras on paigaldatud sisemusse jaotuskast on karbi täieliku maandussüsteemi tuum. The spetsiaalne piksepüüduri maandusjuhe, maandusjuhe kasti korpus ja kõigi ühendatud seadmete kaitsemaandusjuhtmed kõik koonduvad sellel ristmikul enne maandusvõrguga ühendamist peamise maandusjuhtme kaudu. See vaskvarras on valmistatud messingist, mis pakub suurepärast elektrijuhtivust ja korrosioonikindlust. Võrreldes galvaniseeritud raudvarrastega ei korrodeeru messingvardad pärast pikaajalist kasutamist, ja nende kontakttakistus jääb stabiilseks ilma aja jooksul suurenemata.

Maanduse peamine funktsionaalne väärtus vaskvarras piksekaitsesüsteemides on joondatud "ühepunktilise maanduse" põhimõte: kõik seadmed on kaitstud koonduvad samasse kohta, mis hoiab ära seadmete sekundaarse kahjustumise mis on põhjustatud mitme hajutatud maanduspunkti poolt põhjustatud potentsiaalide erinevustest. Piksevoolu hetkelise tühjenemise ajal lühiajaline kõrge maandusvaskvardale tekib potentsiaal. Kui aga korpused ja kõigi ühendatud seadmete signaalimaandus on elektriliselt ekvipotentsiaaliga Selle vaskvarda külge liimituna ei teki ohtlikku potentsiaalide erinevust erinevate seadmete vahel.

2. Roostevabast terasest kasti korpus: omane potentsiaaliühtlustus

304 roostevabast terasest kasti korpus on elektriline juhtiv integreeritud struktuurina. Kui kasti korpus on töökindlalt ühendatud maandusvaskvardaga, moodustab kogu kast ekvipotentsiaali Faraday puuriefektiga keha. Isegi kui väline elektromagnetväli drastiliselt muutub, jääb elektromagnetiline keskkond karbi sees alles suhteliselt stabiilne. Karbi ümbris pakub ka teatud määral sisemiste elektromagnetiliste impulsside varjestus ja sumbumine. Vahepeal on Potentsiaalselt võrdväärselt ühendatud karbi korpus tagab, et käitav personal seda ei tee elektrilöögi ohtu [süsteemi isolatsioonivea korral].

III. Vihmatormieelne ülevaatus -Kolm asja seoses välisjaotuse piksekaitsesüsteemiga kastid

Välisjaotuskastidele juba pandud kasutuselevõtuks, on soovitatav, et käitaja ja hoolduspersonal viige enne äikese saabumist läbi järgmised kontrollid kõrge riskiga periood:

1. Maanduse visuaalne kontroll ühendused:

Kontrollige, kas kõik maandusvaskvarda klemmid on korras kindlalt kinnitatud, kas maandusjuhtme isolatsioonikiht on terve ja kas vaskvarda pinnal on tugev oksüdatsioon või rooste. Kui tuvastatakse lõtvus, pingutage see kohe; kui esineb korrosiooni leitud, vahetage vastav komponent kohe välja.

2. Maandustakistus mõõtmine:

 Kasutage mõõtmiseks spetsiaalset maandustakistuse testerit jaotuskarbi peamise maanduselektroodi maandustakistus. Kui mõõdetud väärtus ületab 10 oomi, kontrollige maanduselektroodi korrosiooni, murdumise või kontrollige, kas ümbritsev pinnas pole liiga kuiv. Lisage täiendavad maanduselektroodid või kasutage takistust vähendavat ainet vaja.

3.SPD oleku kontroll:

Enamik SPD-d on varustatud olekuindikaatori aknaga, kus roheline näitab normaalset töötab ja punane näitab tõrget, mis vajab asendamist. SPDd järk-järgult lagunevad pärast mitme tõusu neelamist. Kui olekuaken muutub punaseks, siis see näitab, et sisemine varistor on rikkis ja see tuleb asendada punktis a õigeaegselt; vastasel juhul ei tööta piksekaitsefunktsioon normaalselt töötama.

IV:OUYUE Electrical pakub kiiret kohandamist välistingimustes kasutatavad vihmakindlad jaotuskastid

Usaldusväärne piksekaitse lahendus välisjaotuskarpide jaoks pärineb standardiseeritud konstruktsioonitasemelt korpuse konstruktsioon, mis hõlmab potentsiaaliühtlustusühendust maandus vaskvarras roostevabast terasest korpuse külge, samuti tee eelpaigaldatud maanduskruvidest SPD kinnitusalusele. Ouyue Electricu roostevabast terasest jaotuskarbid on varustatud struktureeritud maandussüsteem tehasest, pakkudes standardiseeritud ja usaldusväärset põhiseadet platvorm piksekaitse ehitamiseks, igapäevaseks kasutamiseks ja hooldus lõppkasutajatele.

 Pärast toote jooniste kinnitamist, valmistooteid saab tarnida jaotamiseks 7 kalendripäeva jooksul. Olenemata sellest, kas vajate standardset konfiguratsiooni või põhjalikult kohandatud välku kaitse lahendus, palun esitage oma tehnilised andmed ja me teeme seda pakkuda teile viivitamatult lahendussoovitusi ja näidistoodangut ajaskaala.
