Kas teate jaotuskasti põhikomponente?

Kas teate jaotuskasti põhikomponente?

Avage jaotuskarp, mis asub kaitselüliti, klemmi, kaitsemooduli ja muude elektrisüsteemi komponentide ees. Igal komponendil on selge funktsioon, et ühiselt tagada energia ohutu jaotamine ja stabiilne töö. Allpool on China Ouyue Electric, et saaksite lahti võtta jaotuskarbi põhikomponendid ja selle tööpõhimõte.

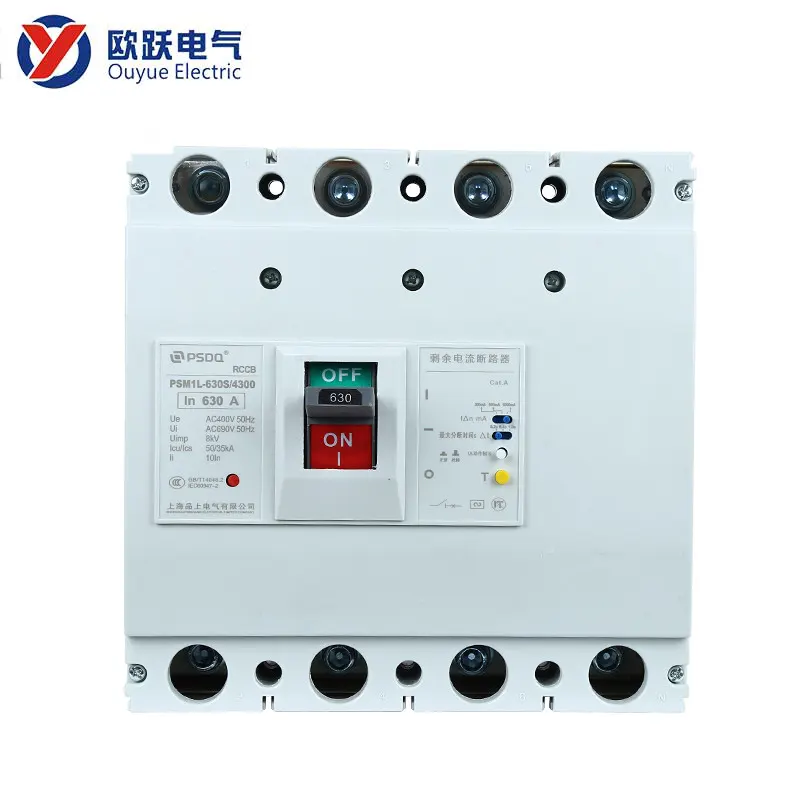

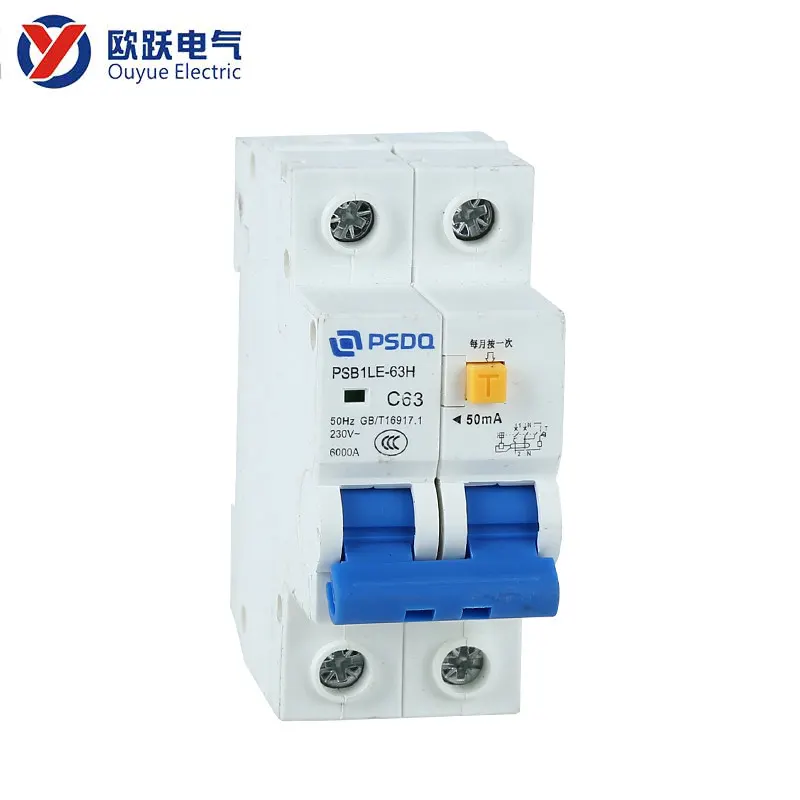

Kaitselüliti - vooluahela kaitse põhikomponent

Kaitselüliti on jaotuskarbi vooluahela kaitse põhikomponent. Selle ülesandeks on voolu automaatne katkestamine, kui vooluringis on ülekoormus või lühis, ning vältida vooluringi ülekuumenemist, mis põhjustab seadme kahjustusi või ohutusõnnetusi.

• Tööpõhimõte: kui kaitselülitit läbiv vool ületab nimiväärtust või tekib lühis, käivitab sisemine termiliselt tundlik element või elektromagnetiline mehhanism väljalülitusseadme, nii et kontaktid eralduvad, katkestades seega vooluahela. Pärast tõrkeotsingut saab kaitselüliti toiteallika taastamiseks käsitsi lähtestada.
• Levinud tüübid: termokaitselüliti, mis kasutab bimetallplaadi painutamist väljalülitamiseks, sobib ülekoormuskaitseks; Magnetkaitselüliti tugineb elektromagnetilisele mähisele, mis toimib lühise hetkel kiiresti ja reageerimisaeg on lühem. Soojusmagnetiline kaitselüliti ühendab need kaks mehhanismi ja võtab arvesse ülekoormuskaitse ja lühisekaitse reageerimisnõudeid, mida praegu kasutatakse laialdaselt jaotuskarpides.

Jaotuskarbis vastab iga kaitselüliti sõltumatule vooluringile, et realiseerida erinevate vooluahelate (nt valgustus, pistikupesa ja eriseadmed) šundi juhtimist, mis on mugav tõrkeotsinguks ja igapäevaseks hoolduseks.

Kaitsme - ühekordselt kasutatav ülevoolukaitseelement

Kaitsmeid kasutatakse endiselt mõne stsenaariumi korral, mis nõuavad suurt kaitsereaktsiooni kiirust. Kaitsme on ühekordne kaitseseade, mille ülesanne on katkestada rikkeahel oma sulavkaitserežiimis.

Kaitsme on varustatud metallisulamiga, kui läbiv vool ületab oma koormuspiiri, sulab sula kiiresti, katkestades vooluahela. Kuna sulatusprotsess on peaaegu hetkeline, kasutatakse sageli täppiselektroonikaseadmete või kriitiliste instrumentide kaitsmiseks kaitsmeid.

Ülepingekaitseseade - spetsiaalne moodul siirdeülepinge summutamiseks

Hoone toitesüsteem on tundlik äikeselöögi, suurte seadmete käivitumise ja seiskamise või elektrivõrgu kõikumiste suhtes, mille tagajärjeks on mööduv ülepinge. Ülepingekaitseseadme (SPD) ülesanne on see liigpinge kiiresti maandusotsa tühjendada, piirata seadme pordi pinget, kaitstes sellega taustaseadmeid.

Vastavalt paigalduskoha ja kaitsetaseme erinevusele võib SPD jagada kolme põhikategooriasse:

Tüüp 1 PIKSEKITSE: paigaldatakse peamisse sissetuleva liini kappi, kasutatakse otsese pikse või välisliinide poolt tekitatud tugeva liigpinge kaitsmiseks.

Tüüp 2 SPD: seatud jaotuskasti, et summutada hoone suure võimsusega seadmete käivitamisest ja seiskamisest põhjustatud tööliigpinget.

Tüüp 3 SPD: paigaldatakse klemmipesasse või seadme esiossa, pakkudes ühele täppisseadmele peent kaitset.
